Công suất lên đến 16 tấn đơn dầm trên không cần cẩu

- May 03, 2018 -

Thông tin cơ bản

Tên: công suất lên đến 16 tấn đơn dầm trên không cần cẩu

Mẫu số: LD

Chiều cao nâng: lên đến 20m

Nhóm thuế: A3-A5

Phương pháp điều khiển: Pendent / Wireless

Ứng dụng: Sử dụng xây dựng, sử dụng hội thảo, sử dụng diện tích khoáng sản

Loại Sling: Dây cáp

Nguồn điện: Điện

Loại di chuyển: Bánh xe

Cài đặt: Lắp ráp

Loại cần cẩu tháp: Cần cẩu du lịch trên không

Gói vận chuyển: Hộp gỗ

Thông số kỹ thuật: Công suất: 2-10T, Span: 5-30M

Nguồn gốc: Hà Nam, Trung Quốc

Mô tả Sản phẩm

Phần 1: Mô tả

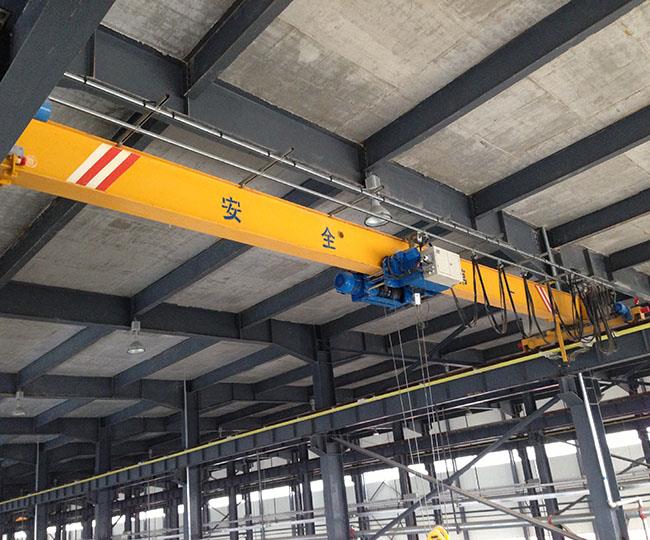

Cần cẩu dầm đơn dầm loại LD thường bao gồm một dầm đơn. Đây có thể được xây dựng với dầm thép hoặc loại dầm dầm hàn cứng nhắc hơn. Single Rodder Cranes là điển hình hơn khi nâng công suất nhỏ hơn 20T. LD Single Girder Cần cẩu trên không được sử dụng rộng rãi trong lĩnh vực công nghiệp của chúng tôi. Nó được áp dụng tại nhà máy thép, nhà máy thủy điện, kho bãi, nhà xưởng, dây chuyền sản xuất, cửa hàng bảo trì, vận chuyển vật liệu, thiết bị cửa hàng lắp ráp vv. Chúng tôi có thiết bị tiêu chuẩn toàn diện và nhiều phụ kiện cho phù hợp với yêu cầu cá nhân.

Phần 2: Cấu hình chi tiết:

1- Cơ chế nâng
- Monorail dây cáp tời hoặc palăng xích như là tùy chọn: tốc độ -lifting: đơn hoặc kép theo yêu cầu
- Tốc độ xe đẩy: Single hoặc Dual hoặc Step ít hơn theo yêu cầu
- Hiệu suất cao với giá tiết kiệm nhất

Xe 2 chỗ
-kết thúc loại hộp kín
- Thiết kế Modula
- động cơ lồng sóc có động cơ hoặc động cơ khởi động mềm như tùy chọn
- Tốc độ di chuyển: Single hoặc Dual hoặc Step ít hơn theo yêu cầu

3-chính dầm
- Hộp hàn cứng nhắc dầm hoặc phần thép rỗng chắc chắn
- Thiết kế Modula
- Được làm bằng thép Q235 hoặc Q345
- Thiết kế lệch 1/750 nhịp

4-Kiểm soát
- độc lập kiểm soát độc quyền đi dọc theo C-theo dõi
- điều khiển không dây như tùy chọn
- điều khiển cabin như tùy chọn

5-phần điện
-Đèn cung cấp điện (như tùy chọn)
-Các bảng điều khiển là IP54 hoặc IP44 phụ thuộc vào môi trường làm việc.
-Các thành phần được định vị theo cách bảo trì thân thiện và toàn bộ bố cục cung cấp khả năng bảo vệ tốt
-Thư cáp được treo trên yên ngựa cáp, cố định để cáp xe đẩy, chạy trong một mạ kẽm C-theo dõi.
-một phần điện trong thương hiệu Schneider hoặc Siemens

6-Tranh
bảo vệ chống ăn mòn bằng cách loại bỏ gỉ bằng cách phun bi cơ khí SA 2.5
- Lớp sơn phủ epoxy đầu tiên 30 micron
Lớp thứ hai của lớp phủ epoxy 30 microns
Lớp thứ ba của lớp phủ polyurethane 40 micron
- Độ dày trung bình: khoảng 100 micron
-Color: vàng hoặc cam theo yêu cầu

7-Bảo vệ an toàn
-Bộ chuyển mạch tắt
-bảo vệ quá tải
-kính bảo vệ
-cross du lịch và bảo vệ du lịch dài
-kính bảo vệ du lịch
- Bảo vệ động cơ quá nhiệt

Phần 3: Phác thảo và dữ liệu kỹ thuật

Công suất (t)	span (m)	tổng trọng lượng (G)	tối đa bánh xe tải (kN)	tải trọng bánh xe min (kN)	H1	H2	H3	W	B	C1	C2
1	7,5	1,67	8,9	3,9	490	910	550	2000	2500	796	1274
	số 8	1,72	9,1	4.0
	8,5	1,77	9,2	4.1
	9	1,81	9,4	4.3
	9,5	1,86	9,5	4.4
	10	1,91	9,7	4,5
	10.5	1,96	9,8	4,6
	11	1,95	9,8	4,6
	11,5	2,00	10,0	4.7
	12	2,05	10.1	4,8
	12.5	2,09	10.2	4.9
	13	2,14	10.4	5.0
	13,5	2,19	10.5	5,2
	14	2,24	10.6	5.3
	14,5	2,43	11.1	5,8		955	595	2500	3000
	15	2,48	11,3	5,9
	15,5	2,53	11,4	6,0
	16	2,58	11,5	6.1
	16,5	2,63	11,7	6,3
	17	2,66	11,7	6,3
	17,5	2,85	12,2	6,8	530	970	650
	18	2,90	12,4	6,9
	18,5	2,96	12.5	7,1
	19	3,01	12,7	7,2
	19,5	3,02	12,7	7,2
	20	3,20	13,1	7,7	580		700	3000	3500
	20,5	3,26	13,3	7,8
	21	3,32	13,4	8,0
	21,5	3,37	13,6	8.1
	22	3,43	13,7	8,2
	22,5	3,49	13,9	8,4
	23	4,07	15,3	9,8	660	990	800	3500	4000
	23,5	4,13	15,5	10,0
	24	4,20	15,7	10.2
	24,5	4,26	15,8	10.3
	25	4,32	16,0	10.5
	25,5	4,39	16,2	10.6
	26	5,35	18,6	13,0	745	1010	900	4000	4500
	26,5	5,43	18,8	13,2
	27	5,52	19,0	13,5
	27,5	5,60	19,2	13,7
	28	5,68	19,4	13,9
	28,5	5,76	19,6	14,1
Công suất (t)	span (m)	tổng trọng lượng (G)	tối đa bánh xe tải (kN)	tải trọng bánh xe min (kN)	H1	H2	H3	W	B	C1	C2
2	7,5	1,79	13,8	4.1	490	1080	550	2000	2500	871	1274
	số 8	1,84	14,0	4.2
	8,5	1,88	14,1	4.3
	9	1,93	14,3	4.4
	9,5	1,98	14,5	4,5
	10	2,03	14,7	4,6
	10.5	2,07	14,8	4.7
	11	2,12	15,0	4,8
	11,5	2,25	15,4	5.1		1125	595
	12	2,30	15,5	5.3
	12.5	2,35	15,7	5,4
	13	2,40	15,8	5,5
	13,5	2,45	16,0	5,6
	14	2,50	16,1	5,8
	14,5	2,62	16,5	6.1	580	1140	700	2500	3000
	15	2,68	16,6	6.2
	15,5	2,74	16,8	6,3
	16	2,79	17,0	6,5
	16,5	2,85	17,1	6,6
	17	2,91	17,3	6,8
	17,5	3,23	18,1	7,6	660	1160	800
	18	3,30	18,3	7,7
	18,5	3,36	18,5	7,9
	19	3,42	18,6	8,0
	19,5	3,49	18,8	8,2
	20	4,09	20,3	9,7	785	1135	900	3000	3500
	20,5	4,17	20,5	9,9
	21	4,24	20,7	10.1
	21,5	4,32	20,9	10.3
	22	4,40	21,1	10.5
	22,5	4,47	21,3	10,7
	23	5,31	23,4	12,7	820	1200	1000	3500	4000
	23,5	5,40	23,7	13,0
	24	5,49	23,9	13,2
	24,5	5,57	24,1	13,4
	25	5,66	24,3	13,6
	25,5	5,75	24,6	13,8
	26	6,40	26,2	15,5	875	1250	1100	4000	4500
	26,5	6,50	26,5	15,7
	27	6,60	26,7	16,0
	27,5	6,69	27,0	16,2
	28	6,79	27,2	16,4
	28,5	6,89	27,5	16,7
Công suất (t)	span (m)	tổng trọng lượng (G)	tối đa bánh xe tải (kN)	tải trọng bánh xe min (kN)	H1	H2	H3	W	B	C1	C2
3	7,5	1,93	18,9	4.2	530	1255	650	2000	2500	818,5	1291
	số 8	1,98	19,1	4.3
	8,5	2,03	19,4	4.4
	9	2,09	19,6	4,5
	9,5	2,14	19,8	4.7
	10	2,20	20,0	4,8
	10.5	2,25	20,2	4.9
	11	2,31	20,4	5.0
	11,5	2,41	20,7	5.3	580		700
	12	2,47	20,9	5,4
	12.5	2,53	21,1	5,6
	13	2,59	21,3	5,7
	13,5	2,64	21,5	5,9
	14	2,70	21,7	6,0
	14,5	3,02	22,5	6,8	660	1275	800	2500	3000
	15	3,08	22,7	6,9
	15,5	3,14	22,9	7,1
	16	3,21	23,1	7,2
	16,5	3,27	23,2	7,4
	17	3,34	23,4	7,6
	17,5	3,84	24,7	8,8	745	1290	900
	18	3,91	24,9	9,0
	18,5	3,99	25,1	9,2
	19	4,06	25,3	9,4
	19,5	4,14	25,5	9,6
	20	4,92	27,5	11,5	820	1315	1100	3000	3500
	20,5	5,01	27,7	11,7
	21	5.09	28,0	11,9
	21,5	5,18	28,2	12,2
	22	5,27	28,4	12,4
	22,5	5,36	28,7	12,6
	23	5,71	29,6	13,5	875	1360		3500	4000
	23,5	5,80	29,8	13,7
	24	5,89	30,0	13,9
	24,5	5,99	30,3	14,2
	25	6,08	30,5	14,4
	25,5	6,17	30,8	14,6
	26	7,97	35,3	19,1	925	1660	1200	4000	4500
	26,5	8,09	35,6	19,4
	27	8,22	35,9	19,7
	27,5	8,34	36,2	20,0
	28	8,46	36,6	20,3
	28,5	8,59	36,9	20,7
Công suất (t)	span (m)	tổng trọng lượng (G)	tối đa bánh xe tải (kN)	tải trọng bánh xe min (kN)	H1	H2	H3	W	B	C1	C2
5	7,5	2,20	28,7	4,6	580	1460	720	2000	2500	841,5	1310
	số 8	2,27	29,0	4.7
	8,5	2,33	29,3	4.9
	9	2,40	29,7	5.0
	9,5	2,46	30,0	5,2
	10	2,53	30,2	5.3
	10.5	2,59	30,5	5,5
	11	2,66	30,8	5,6
	11,5	2,91	31,5	6,3	660		800
	12	2,98	31,8	6,4
	12.5	3,05	32,0	6,6
	13	3,12	32,3	6,8
	13,5	3,20	32,5	6,9
	14	3,27	32,8	7,1
	14,5	3,52	33,5	7,7	745	1540	900	2500	3000
	15	3,60	33,7	7,9
	15,5	3,68	33,9	8.1
	16	3,75	34,2	8,3
	16,5	3,93	34,4	8,5
	17	3,90	34,6	8,7
	17,5	4,41	35,9	9,9	820	1500	1000
	18	4,50	36,2	10.2
	18,5	4,59	36,5	10.4
	19	4,68	36,7	10.6
	19,5	4,76	37,0	10,8
	20	5,23	38,2	12,0	875	1545	1100	3000	3500
	20,5	5,33	38,4	12,2
	21	5,42	38,7	12,4
	21,5	5,51	38,9	12,7
	22	5,60	39,2	12,9
	22,5	5,70	39,5	13,1
	23	7,08	42,9	16,6	925	1595	1200	3500	4000
	23,5	7,20	43,2	16,9
	24	7,32	43,6	17,2
	24,5	7,43	43,9	17,4
	25	7,55	44,2	17,7
	25,5	7,67	44,5	18,0
	26	9,01	47,9	21,4	1015	1670	1300	4000	4500
	26,5	9,16	48,3	21,7
	27	9,30	48,6	22,1
	27,5	9,44	49,0	22,5
	28	9,58	49,4	22,8
	28,5	9,72	49,7	23,2
Công suất (t)	span (m)	tổng trọng lượng (G)	tối đa bánh xe tải (kN)	tải trọng bánh xe min (kN)	H1	H2	H3	W	B	C1	C2
10	7,5	3,26	51,3	6.1	720	1850	900	2000	2500	1293	1893
	số 8	3,34	52,1	6,3
	8,5	3,43	52,9	6,5
	9	3,51	53,5	6,6
	9,5	3,59	54,2	6,8
	10	3,67	54,8	7,0
	10.5	3,76	55,3	7,2
	11	3,84	55,8	7.3
	11,5	4,05	56,6	7,9	820	1850	1000
	12	4,14	57,1	8.1
	12.5	4,22	57,6	8,3
	13	4,31	58,0	8,5
	13,5	4,40	58,4	8,7
	14	4,49	58,8	8,9
	14,5	4,80	59,8	9,6	875	1900	1100	2500	3000
	15	4,89	60,2	9,8
	15,5	4,98	60,6	10.1
	16	5.07	60,9	10.3
	16,5	5,17	61,3	10.5
	17	5,26	61,7	10,7
	17,5	5,53	62,5	11,4		1940	1140
	18	5,63	62,8	11,6
	18,5	5,73	63,2	11,9
	19	5,83	63,5	12,1
	19,5	5,92	63,9	12,3
	20	6,89	66,4	14,8	925	2000	1250	3000	3500
	20,5	7,01	66,8	15,0
	21	7,12	67,1	15,3
	21,5	7,24	67,5	15,6
	22	7,36	67,9	15,9
	22,5	7,48	68,2	16,2
	23	8,96	72	19,9	1100	1920	1350	3500	4000
	23,5	9,11	72,5	20,3
	24	9,26	72,9	20,6
	24,5	9,41	73,3	21,0
	25	9,56	73,8	21,4
	25,5	9,71	74,2	21,7
	26	13,09	82,7	30,2	1200		1450	4000	4700
	26,5	13,29	83,3	30,7
	27	13,48	83,8	31,2
	27,5	13,67	84,3	31,6
	28	13,86	84,8	32,1
	28,5	14,05	85,4	32,6
Công suất (t)	span (m)	tổng trọng lượng (G)	tối đa bánh xe tải (kN)	tải trọng bánh xe min (kN)	H1	H2	H3	W	B	C1	C2
16	7,5	3,64	77,2	7,0	820	2480	1000	2000	2500	1293	1893
	số 8	3,74	78,3	7,2
	8,5	3,84	79,4	7,4
	9	3,94	80,4	7,6
	9,5	4,04	81,3	7,9
	10	4,14	82,1	8.1
	10.5	4,24	82,9	8,3
	11	4,34	83,6	8,5
	11,5	4,55	84,6	9,0	875	2525	1100
	12	4,66	85,2	9.3
	12.5	4,76	85,9	9,5
	13	4,87	86,5	9,8
	13,5	4,97	87,1	10,0
	14	5.08	87,6	10.3
	14,5	5,93	90,0	12,4	975		1200	2500	3000
	15	6,06	90,6	12,7
	15,5	6,18	91,1	13,0
	16	6,31	91,7	13,3
	16,5	6,43	92,2	13,6
	17	6,56	92,7	13,9
	17,5	7,19	94,5	15,5	1075		1300
	18	7,33	95,0	15,8
	18,5	7,47	95,5	16,1
	19	7,61	96,0	16,5
	19,5	7,75	96,5	16,8
	20	8,56	98,7	18,9	1130	2570	1400	3000	3500
	20,5	8,72	99,2	19,2
	21	8,87	99,7	19,6
	21,5	9,03	100,2	20,0
	22	9,18	100,8	20,4
	22,5	9,34	101,3	20,8
	23	12,41	109,0	28,4	1280		1550	3500	4000
	23,5	12,61	109,6	28,9
	24	12,81	110,2	29,4
	24,5	13,02	110,9	30,0
	25	13,22	111,5	30,5
	25,5	13,43	112,0	31,0
	26	14,34	114,4	33,2	1300	2600	1600	4000	4700
	26,5	14,55	115,0	33,8
	27	14,77	115,6	34,3
	27,5	14,98	116,3	34,8
	28	15,20	116,9	35,4
	28,5	15,42	117,5	35,9
Công suất (t)	span (m)	tổng trọng lượng (G)	tối đa bánh xe tải (kN)	tải trọng bánh xe min (kN)	H1	H2	H3	W	B	C1	C2
20	7,5	5,45	97,9	10.2	900	2450	1050	2000	2700	1394	1933
	số 8	5,58	99,5	10.5
	8,5	5,70	101,0	10,7
	9	5,83	102,3	11,0
	9,5	5,96	103,5	11,3
	10	6,09	104,6	11,6
	10.5	6,22	105,7	11,8
	11	6,35	106,6	12,1
	11,5	6,99	108,8	13,7	970	2480	1150
	12	7,15	109,8	14,0
	12.5	7,30	110,7	14,4
	13	7,45	111,5	14,7
	13,5	7,60	112,3	15,1
	14	7,76	113,1	15,5
	14,5	8,67	115,8	17,7	1050	2530	1280	2500	3200
	15	8,85	116,6	18,1
	15,5	9,02	117,3	18,6
	16	9,20	118,1	19,0
	16,5	9,37	118,8	19,4
	17	9,55	119,5	19,8
	17,5	10,50	122,2	22,2	1130	2560	1390
	18	10,70	122,9	22,7
	18,5	10,89	123,6	23,1
	19	11,09	124,3	23,6
	19,5	11,28	125,0	24,1
	20	12,02	127,0	25,9	1200	2600	1500	3000	3700
	20,5	12,23	127,7	26,4
	21	12,44	128,4	26,9
	21,5	12,64	129.1	27,4
	22	12,85	129,8	27,9
	22,5	12,96	130,5	28,5
	23	13,88	132,7	30,5	1300		1600	3500	4200
	23,5	14,10	133,4	31,0
	24	14,31	13,04	31,6
	24,5	14,52	134,78	32,1
	25	14,74	135,4	32,6
	25,5	14,96	135,6	33,1
