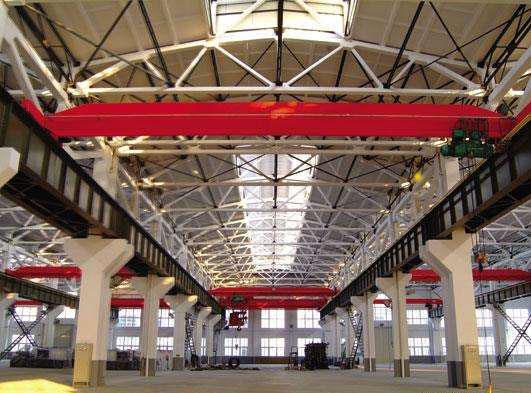

Lowhead phòng đơn dầm trên không cần cẩu để tiết kiệm chi phí xây dựng

- Oct 05, 2017 -

Thông tin cơ bản

Tên: Lowhead phòng đơn dầm trên không cần cẩu để tiết kiệm chi phí xây dựng

Loại: Độc dầm cần cẩu

Span: lên đến 22.5m

Nhóm thuế: A3-A5

Phương pháp điều khiển: Pendent / Wireless

Bảo vệ an toàn: Vâng

Giới hạn du lịch: Có

Dịch vụ sau bán hàng: Có

Thời hạn bảo hành: 12 tháng

Thiết kế tùy chỉnh: Có sẵn

Cấu trúc dầm: Loại hộp cứng

Màu sơn: theo yêu cầu

Gói vận chuyển: Hộp gỗ

Công suất: 3-20T

Khoảng cách: 5-25 triệu

Nguồn gốc: Hà Nam, Trung Quốc

Mô tả Sản phẩm

Phần 1: Mô tả

LDP Loại cần cẩu dầm đơn dầm đầu đơn thấp là một loại thiết bị nâng hạ nhiệm vụ hạng nhẹ với độ thanh thải rất thấp. Cơ cấu nâng điện được lắp đặt ở một bên dầm chính, vì vậy nó có thể tăng không gian móc và giảm chi phí xây dựng nhà máy thép. Với lợi thế của du lịch trơn tru, cấu trúc chặt chẽ, độ cứng cao, an toàn và độ tin cậy và hiệu suất tốt, nó được sử dụng rộng rãi trong trường hợp chiều cao giải phóng mặt bằng của hội thảo là rất thấp hoặc khách hàng muốn tối đa chiều cao nâng của nó.

Part2: Cấu hình chi tiết

Tính năng cơ học
- LDP loại cẩu chủ yếu bao gồm dầm chính, dầm chéo, cabin, linh kiện điện và cơ chế nâng (Palăng điện, Palăng xích)
-Các dầm chính có thể ở dạng hộp cứng nhắc
-Shot-nổ mìn Sa2.5 cho dầm hoàn chỉnh sau khi hàn, giải phóng ứng suất
Sơn Epoxy giàu kẽm chất lượng cao, 2x2 với 140μM
-10.9 Bu lông căng thẳng cao gắn giữa dầm và chân
-Geared Motor Driver hệ thống hoặc hệ thống điều khiển LD truyền thống
-Chuyển động nhẹ nhàng, phanh hiệu quả, tuổi thọ lâu dài

Tính năng điện
-Đèn cung cấp điện
-tất cả Palăng và cần cẩu phong trào là độc lập và có thể được chạy đồng thời.
-Các bảng điều khiển là IP54
-Các thành phần được định vị theo cách bảo trì thân thiện và toàn bộ bố cục cung cấp khả năng bảo vệ tốt
-Thư cáp được treo trên yên ngựa cáp, cố định để cáp xe đẩy, chạy trong một mạ kẽm C-theo dõi.

Tính năng bảo vệ
- Hạn chế quá tải, công tắc giới hạn (nâng và di chuyển), thiết bị bảo vệ khóa liên động, đệm, tấm rõ ràng đường sắt, vỏ bảo vệ, thanh Bus, tấm chống va chạm, công tắc cách ly chính, hệ thống dừng khẩn cấp, bảo vệ quá tải động cơ

Phần 3: Phác thảo và dữ liệu kỹ thuật (Lấy một cần cẩu 3T làm ví dụ)

năng lực	span (m)	(G) tổng trọng lượng	Rmax (kN)	Rmin (kN)	H1 (mm)	H2 (mm)	W (mm)	B (mm)	E (mm)	L1 (mm)	L2 (mm)
3	7,5	2.705	20,1	5,39	1065	-130	2500	3000	965	1413	1496
	số 8	2.767	20,48	5,51
	8,5	2.845	20,87	5,68
	9	2,907	21,2	5,81
	9,5	2.969	21,51	5,94
	10	3,03	21,8	6,08
	10.5	3.108	22,12	6,25
	11	3.172	22,4	6,4
	11,5	3,519	23,38	7,24	1130	-65			1000
	12	3.591	23,65	7,4
	12.5	3,686	23,98	7,63
	13	3,759	24,25	7,8
	13,5	3,835	24,51	7,98
	14	3,907	24,76	8,15
	14,5	4.278	25,51	8,81	1180	-15	3000	3500	1280
	15	4.357	25,76	8,99
	15,5	4.437	26,02	9,19
	16	4.513	26,27	9,37	1230	35	3500	4000	1545
	16,5	4,612	26,56	9,61
	17	4.689	26,8	9,79
	17,5	5.066	28,05	10,98
	18	5.145	28,29	11,17
	18,5	5.255	28,61	11,44
	19	5.337	28,85	11,64
	19,5	5.422	29,02	11,84
	20	6.312	31,37	14,05	1300	105			1570
	20,5	6,41	31,72	14,37
	21	6,543	32,01	14,62
	21,5	6,642	32,09	14,87
	22	6.747	32,58	15,13
	22,5	6.877	32,93	15,45

Cần cẩu trên không đầu thấp LDP
Công suất (t)	1t	2t	3t	5t	10t
Span (m)	7.5m ~ 22.5m hoặc khoảng đặc biệt khác
Nâng chiều cao (m)	Chiều cao 6m, 9m, 12m hoặc chiều cao khác
Tốc độ nâng (m / phút)	8or 8 / 0,8	8or 8 / 0,8	8or 8 / 0,8	8or 8 / 0,8	7or7 / 0,7
Tốc độ xe đẩy (m / phút)	20	20	20	20	20
Tốc độ cầu (m / phút)	30	30	30	30	30
Nhiệm vụ làm việc	A4	A4	A4	A4	A4
Cung cấp năng lượng	380V, 50Hz hoặc khác
