Sự miêu tả

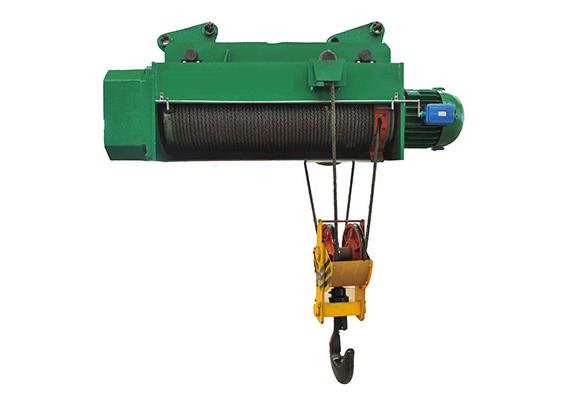

Dây cuộn dây điện loại CD là một thiết bị nâng nhỏ. Có thể gắn trên tất cả các loại cần cẩu, như cần cẩu giàn, cần cẩu, cần cẩu và cần cẩu đặc biệt để nâng mọi loại vật liệu. Với một sửa đổi nhỏ, nó còn có thể được sử dụng như một cái tời. Hơn nữa, nó có thể được cài đặt dễ dàng với các chiều cao khác nhau bằng tay.

Là một loại thiết bị nâng tổng thể, mô hình CD1 / MD1 điện được trang bị thiết bị bảo vệ giới hạn trên / dưới để đảm bảo vận hành an toàn. Nó được sử dụng rộng rãi trong việc vận chuyển hàng hoá và vận chuyển hàng hóa trong nhà máy, mỏ, đường bê tông, Đây là một cơ chế nâng cao hiệu suất làm việc hiệu quả và cải thiện điều kiện làm việc.

Là một thiết bị nâng nhỏ, nó có những ưu điểm của cấu trúc nhỏ gọn, trọng lượng nhẹ, khối lượng nhỏ, kích thước quốc tế, dễ vận hành vv Giảm sử dụng thiết kế lái xe bề mặt cứng, có tuổi thọ cao và hiệu quả cơ học cao . Động cơ thông qua động cơ phanh rotor taper, với thiết bị giới hạn an toàn hai chiều trên và dưới.

Chỉ có một máy nâng dây cáp điện bằng dây cáp CD, cần trục dây cáp điện MD1 nhanh và chậm hai loại tốc độ nâng, ổn định và chính xác để lắp ráp chính xác hơn.

Dây cuộn dây điện loại CD chỉ có một tốc độ bình thường, có thể đáp ứng ứng dụng thông thường trong khi loại dây cáp điện loại MD có hai tốc độ: tốc độ bình thường và tốc độ thấp.

Khi MD loại ở tốc độ thấp, nó có thể làm chính xác bốc dỡ, xếp hộp cát, bảo trì các máy công cụ vv. Do đó, mô hình MD Electric Wire Rope Hoist được sử dụng rộng rãi hơn so với mô hình CD.

Tính năng, đặc điểm

Trục lăn

Con lăn được làm bằng các đường ống liền mạch chất lượng cao và truyền năng lượng thông qua spline. Trường hợp của nó được làm bằng thép tấm hàn. Đây là phần cốt lõi của cần cẩu.

Hook

Cái móc được rèn và nối với bộ ròng rọc thông qua ổ đỡ bi lực đẩy, do đó móc có thể xoay tự do.

Hooks không quá 5ton nâng công suất là phong cách đơn pulley và trên 10ton là đôi ròng rọc phong cách.

Dây thừng

Áp dụng dây cáp cường độ cao với độ bền kéo là 1770 Mpa, hiệu suất an toàn tốt và tuổi thọ dài.

Hướng dẫn bằng dây

Hướng dẫn dây tiêu chuẩn được làm bằng thép Q235b.

Động cơ nâng

Động cơ nâng có lực kéo lớn được sử dụng để phù hợp với việc đi lại trực tiếp thường xuyên trong suốt quá trình làm việc không liên tục.

CD1 mô hình điện dây cáp điện được trang bị ZD động cơ tốc độ đơn, trong khi MD1 được trang bị ZDS động cơ tốc độ đôi.

Sự khác biệt giữa tốc độ bình thường và tốc độ thấp là 10: 1.

Giảm

Các bánh răng và trục được làm bằng thép hợp kim hoặc thép cacbon đủ tiêu chuẩn. Tất cả các bộ phận giảm tốc đều sử dụng bánh răng góc 3 cấp. Xử lý nhiệt đúng cách được tiến hành để đảm bảo độ tin cậy và tuổi thọ của chúng. Cuối cùng, hộp thân xe và vỏ hộp được làm bằng gang. Cả hai đều được lắc mạnh và đóng kín.

Thiết bị điện

Cơ chế điện bao gồm hộp điều khiển điện, bộ hạn chế, công tắc nút, dây nối, vv

Theo hướng đánh dấu trên nút bấm, nhấn nút đúng và điều khiển cần trục thông qua việc bật và tắt chuyển tiếp trong hộp điều khiển. Điện áp hoạt động thường là 36V.

Sự bảo vệ an toàn

* Bộ hạn chế bánh răng chính xác được sử dụng làm giới hạn trên và dưới, có thể chắc chắn cắt mạch điện nếu móc di chuyển đến giới hạn trên hoặc dưới để dừng động cơ.

* Bảo vệ quá tải: Tời dây cáp điện sử dụng bộ bảo vệ quá tải điện tử, để tổng trọng lượng nâng không vượt quá trọng lượng nâng; nếu lực kéo của dây thép hơn 105% công suất định mức, thiết bị bảo vệ quá tải sẽ tự động cắt bỏ vòng lặp nâng.

* Chức năng ngăn chặn khẩn cấp

* Bảo vệ quá nhiệt động cơ buồng

* Bảo vệ quá dòng

* Giai đoạn bảo vệ

* Điện áp thấp bảo vệ

Cách kiểm soát

Kiểm soát dòng treo

an toàn điện áp điều khiển a.36V cho con người.

b. Dễ dàng kiểm soát, không cần thêm tài xế cần thiết, vận hành sau khi vận chuyển cần trục

c. Hai bước nút với trường hợp khẩn cấp để đạt được an toàn dừng

d.Kết nối với xe điện treo dưới xe đẩy

e.Protection lớp IP54 IP55

f.Hoạt động cuộc sống không nhỏ hơn 500.000 lần

Điều khiển từ xa

a.Taiwan Yuding hoặc thương hiệu nổi tiếng thế giới,

an toàn điện áp điều khiển b.24V cho con người.

c.Remote khoảng cách: không ít hơn 100 mét,

d. Dễ dàng điều khiển, không cần lái xe bổ sung, vận hành tự do trên mặt đất

eTấn số hàng ngàn điểm tần số kết nối, không can thiệp với nhau

f. Hai bước nhấn nút hoặc trạm điều khiển với dừng khẩn cấp.

lớp bảo vệ IP54 IP55

Tuổi thọ: không ít hơn 500.000 lần

Tiêu chuẩn thiết kế

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Thông số kỹ thuật

Ghi chú: Chiều cao nâng có thể được tùy chỉnh như 6m, 9m, 20m
